Braccio S
Braccio telescopico. Portate da 14 a 30 tonnellate.
Telescopico14-30 t

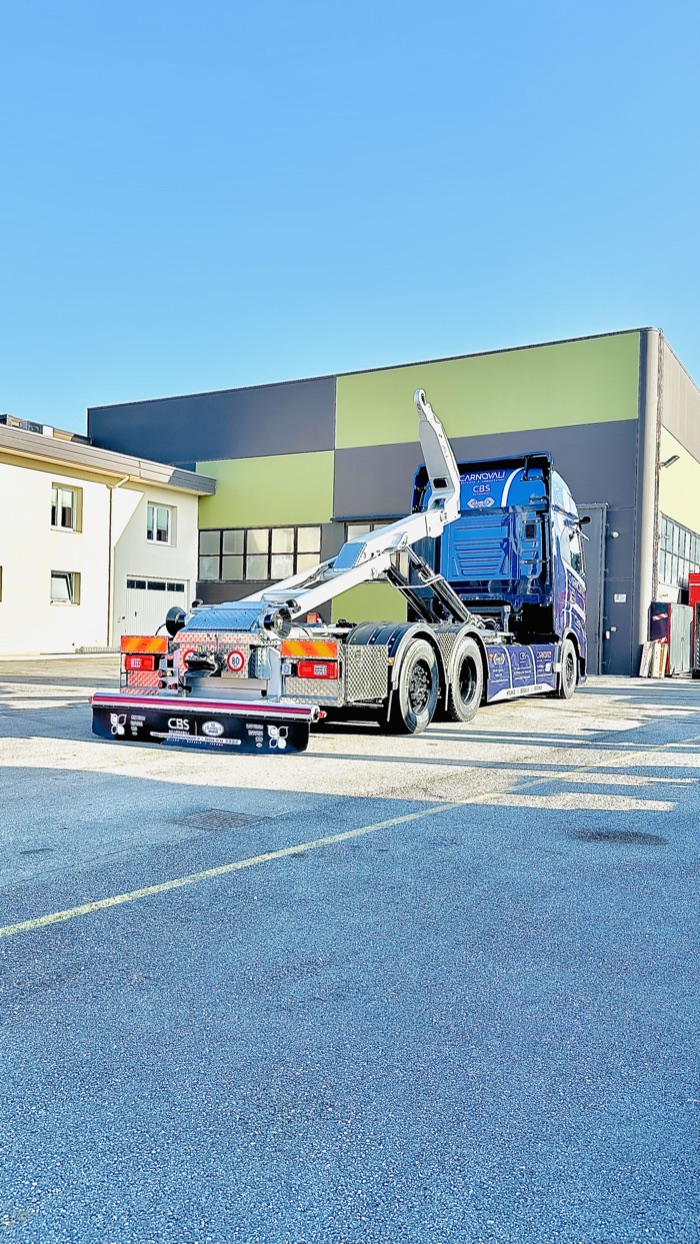

La collaborazione

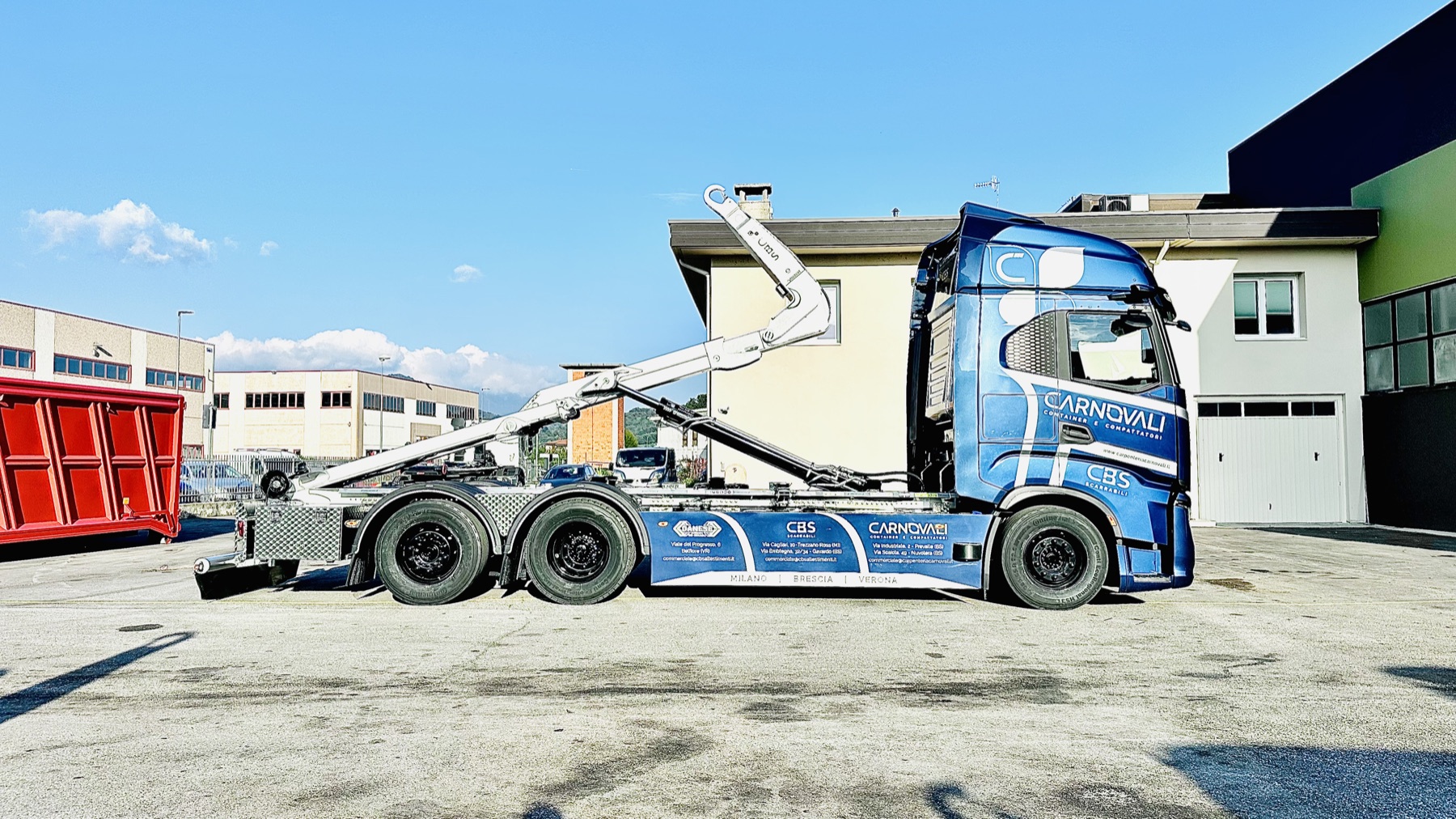

Attrezzature scarrabili Multilift
Le attrezzature Multilift vengono dimensionate sul carico utile del veicolo e sull'ambiente di impiego. La rete di assistenza Hiab segue l'attrezzatura per tutta la vita operativa.
Settori di impiego
I quattro settori di impiego

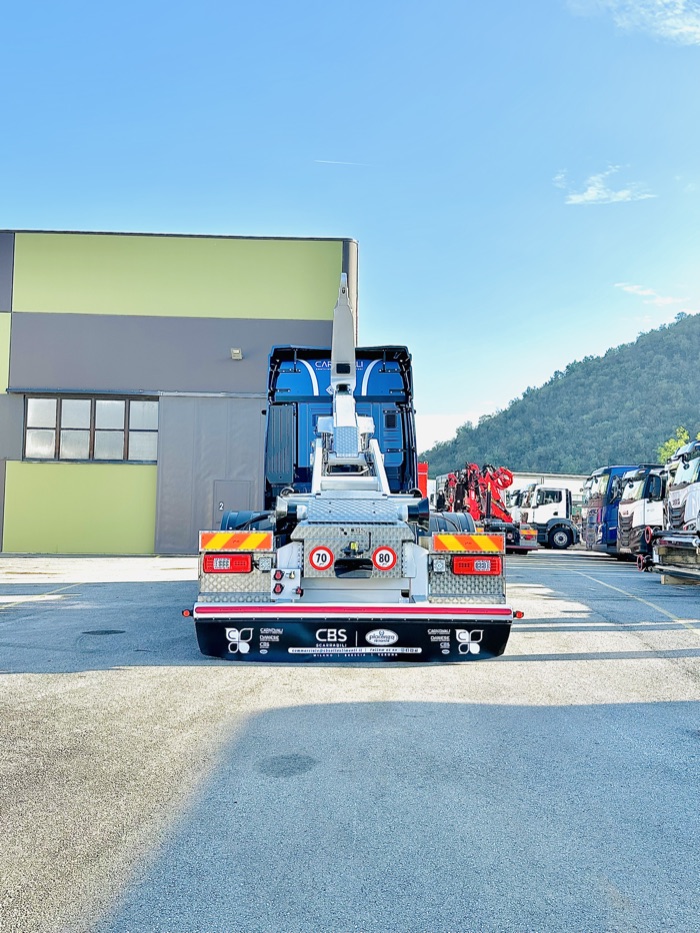

Rifiuti e riciclo
Costruzioni
Logistica

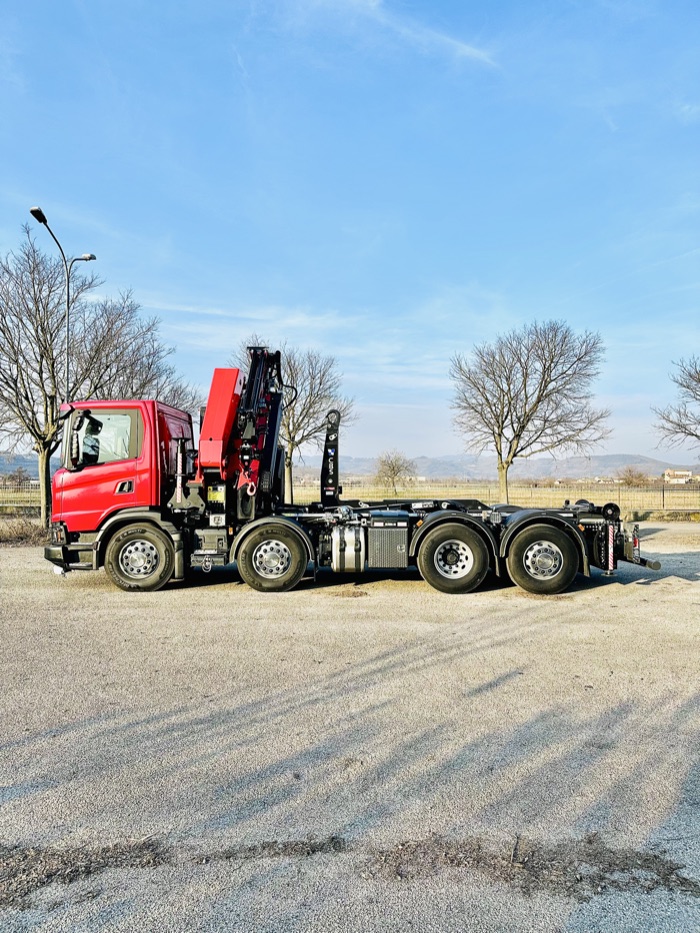

Settori specializzatiConfigurazioni

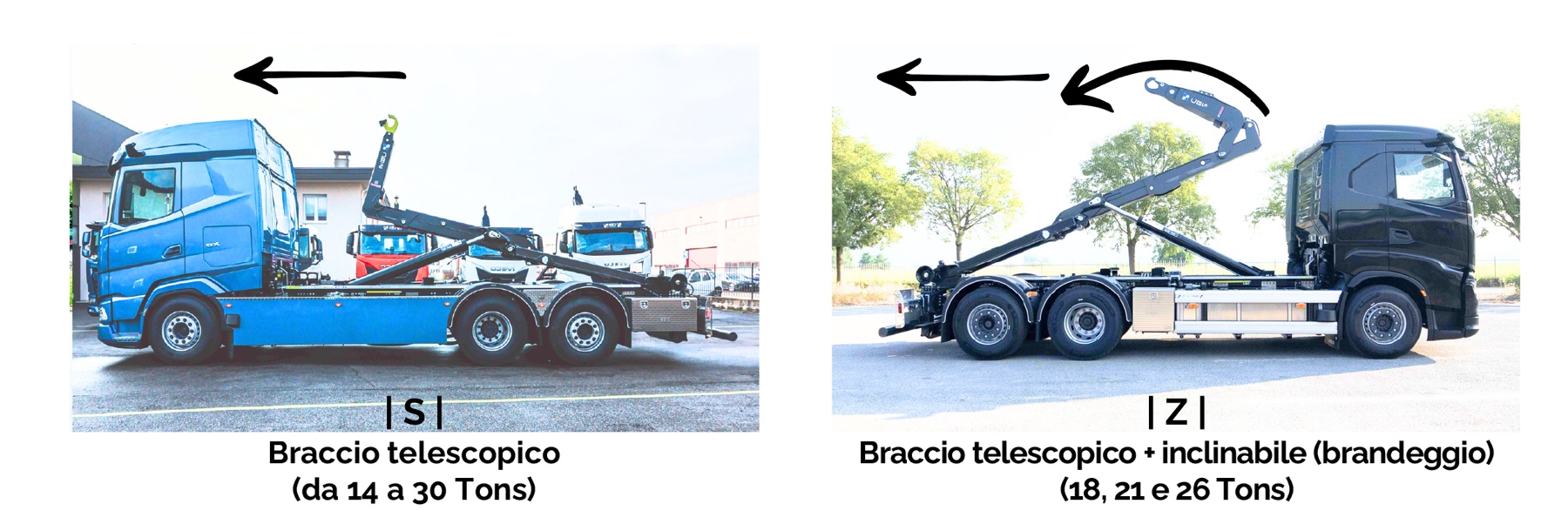

Le due configurazioni di braccio
La configurazione del braccio determina la geometria di carico e la portata dell’attrezzatura.
Braccio Z

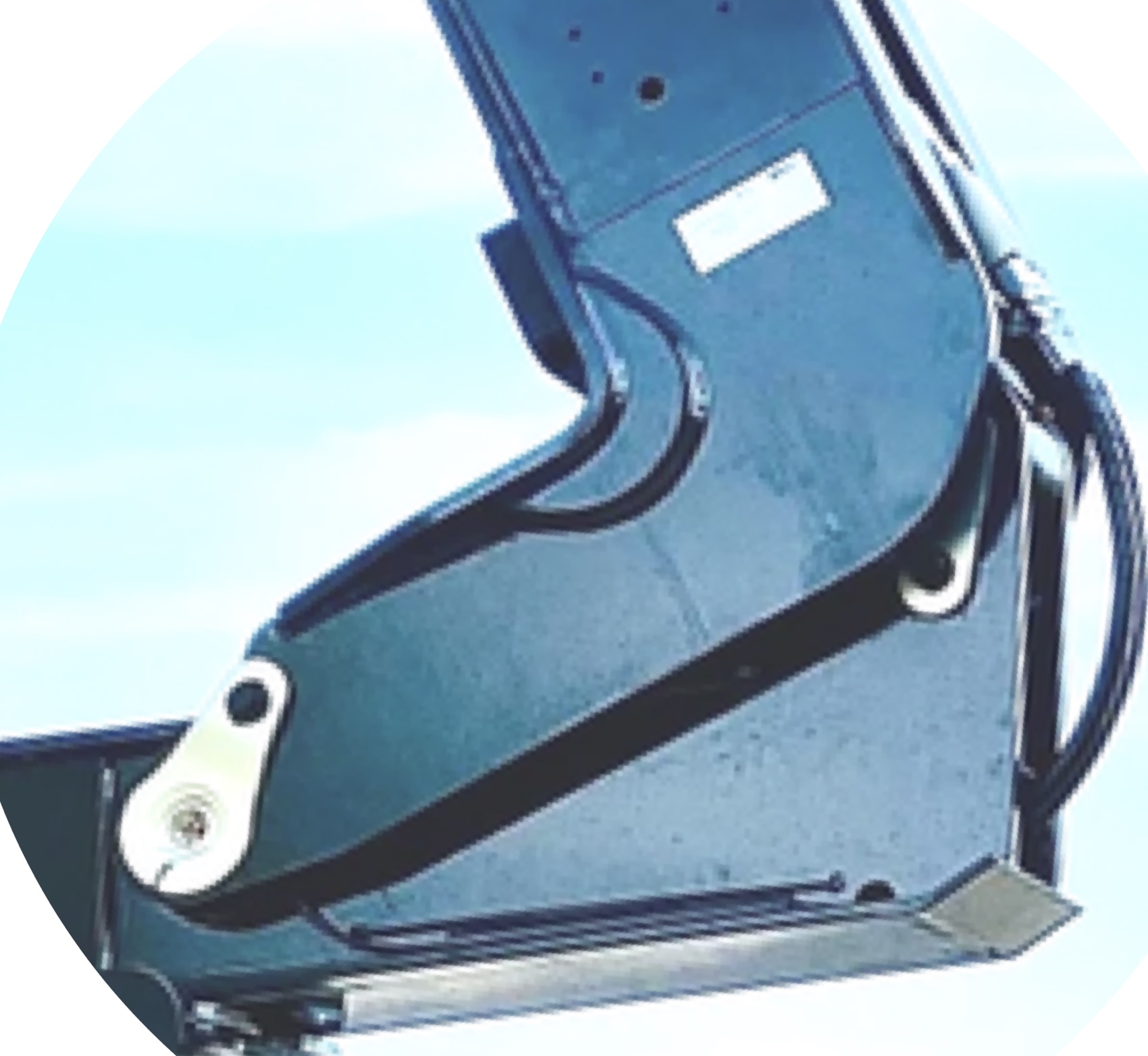

Braccio telescopico e inclinabile, con brandeggio. Portate di 18, 21 e 26 tonnellate.
Telescopico + brandeggio18 · 21 · 26 t
Componenti strutturali

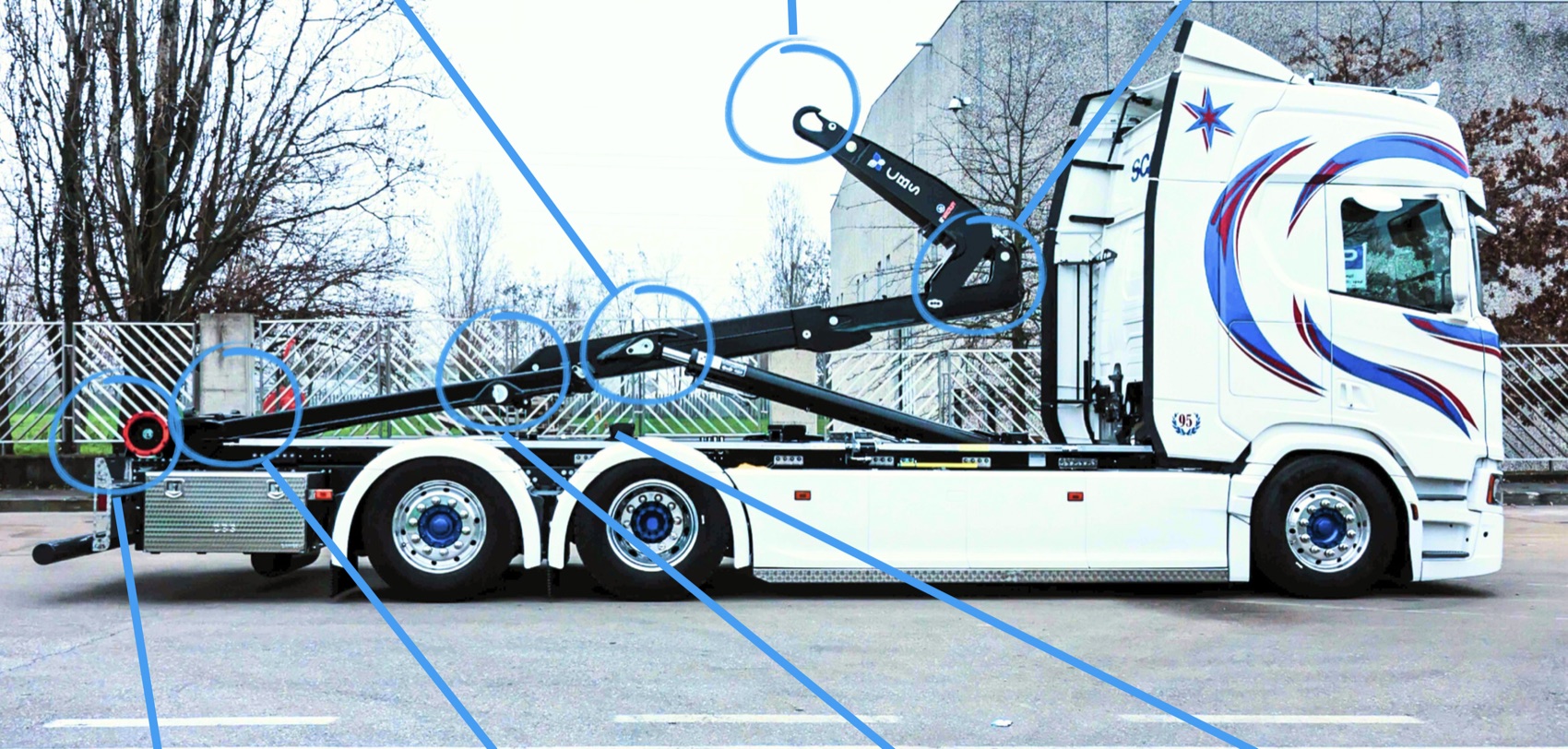

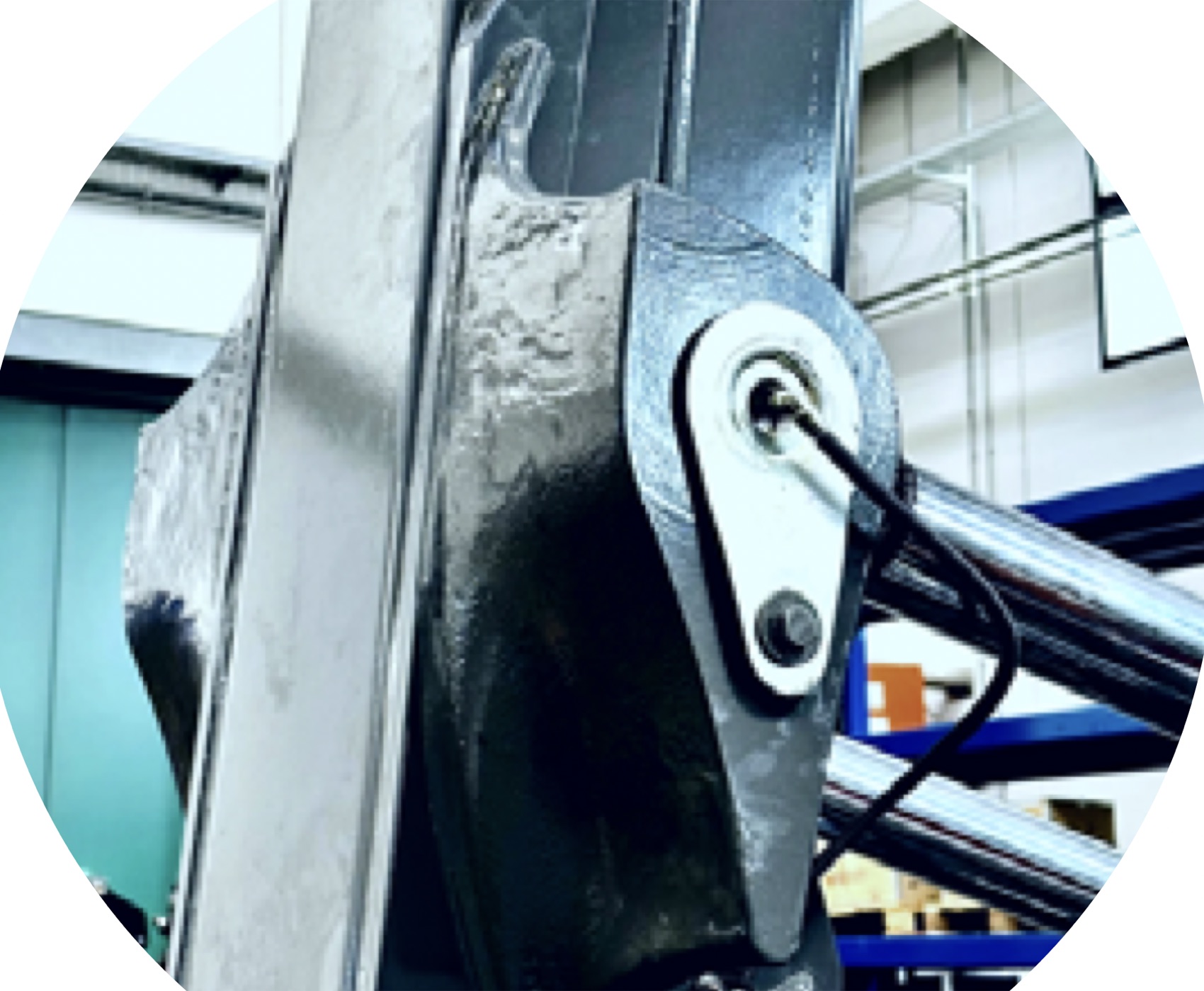

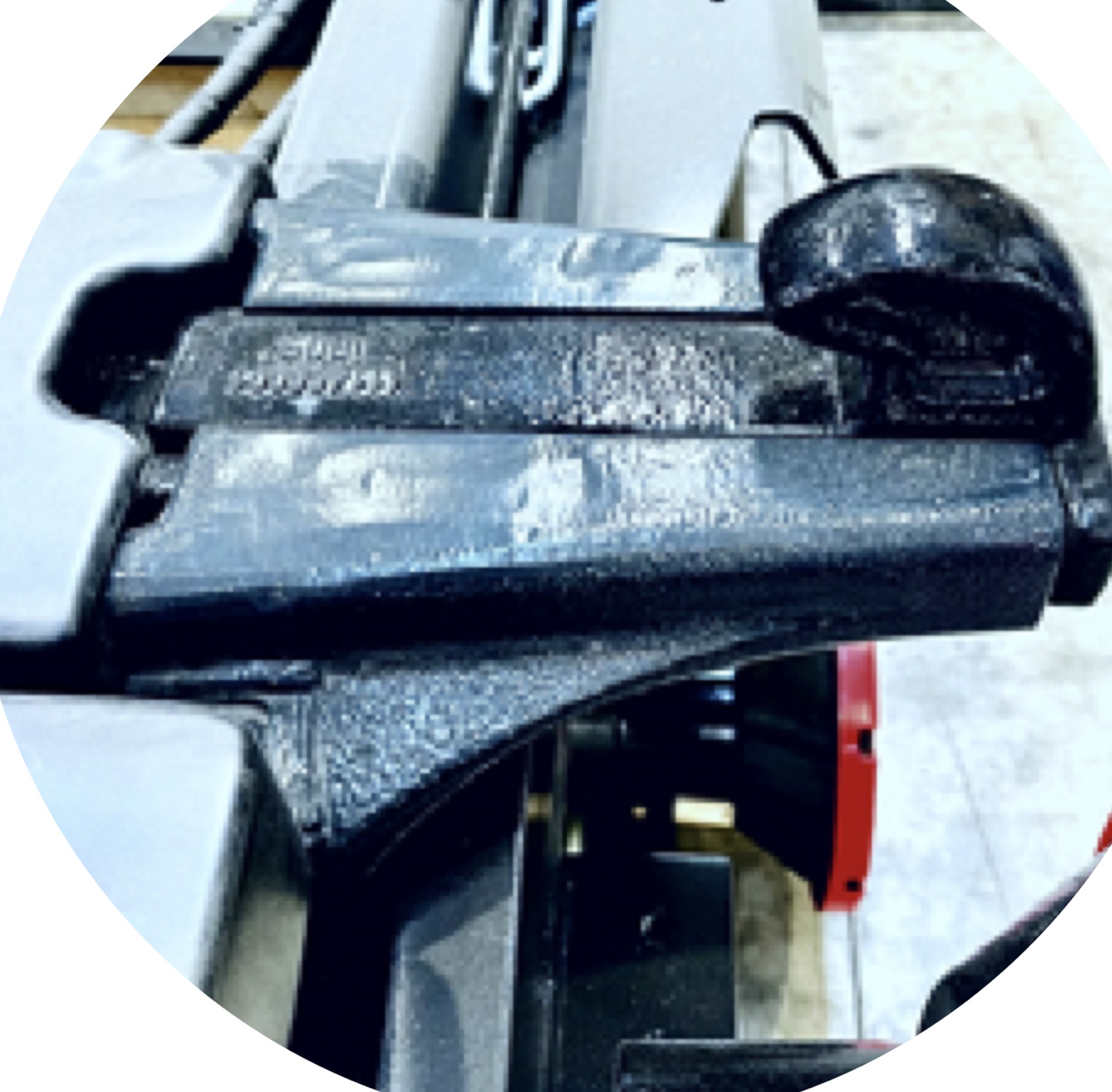

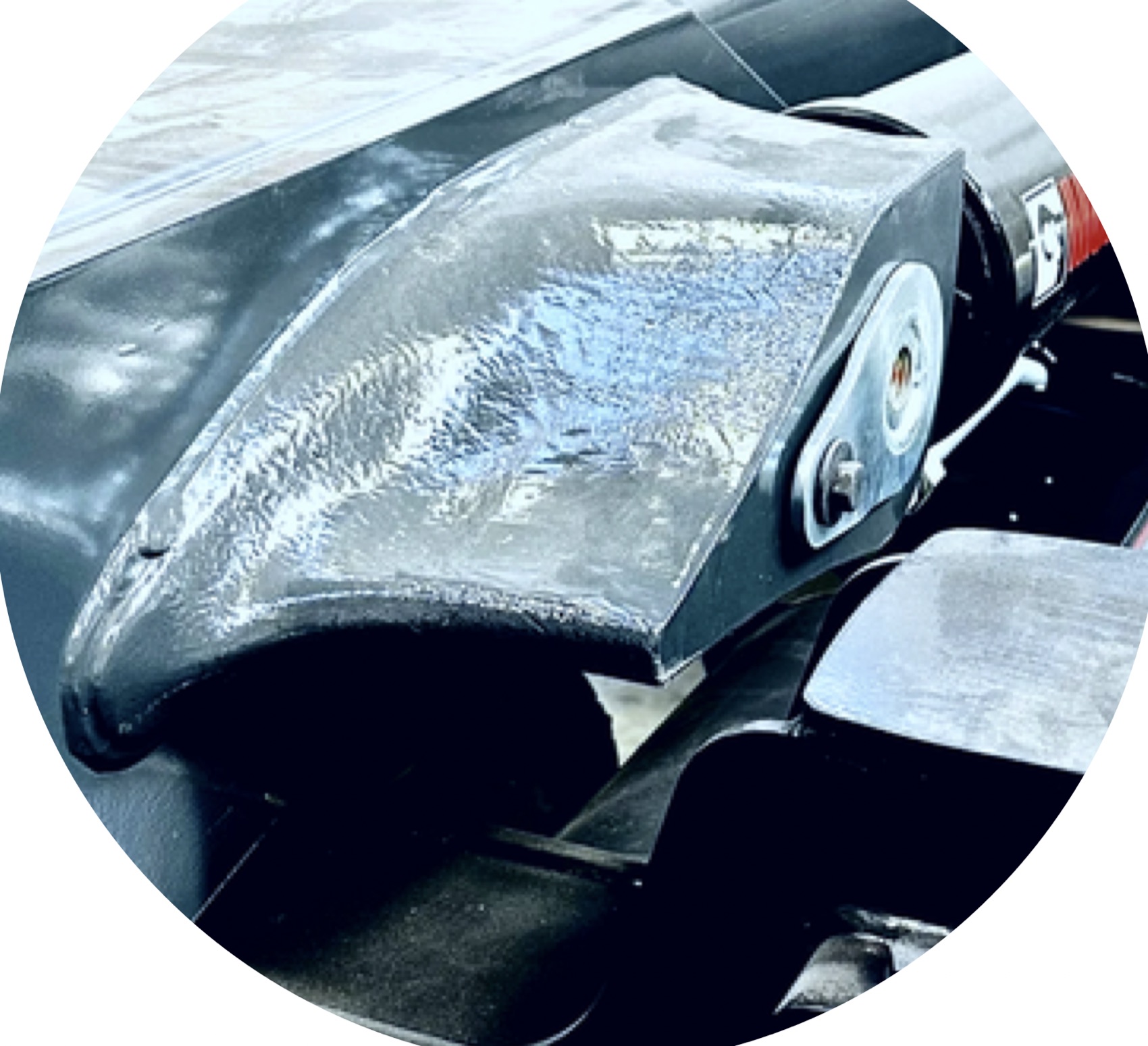

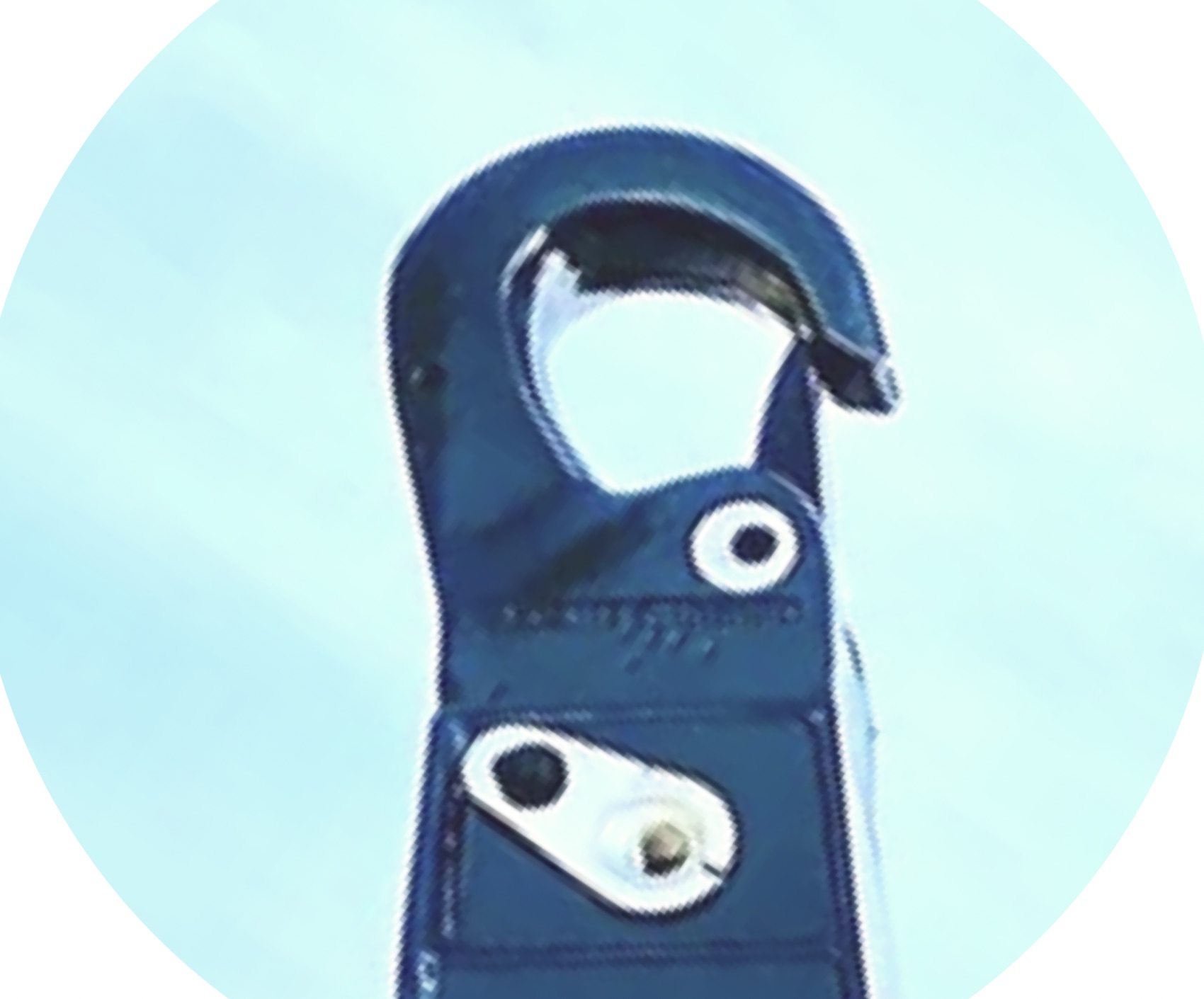

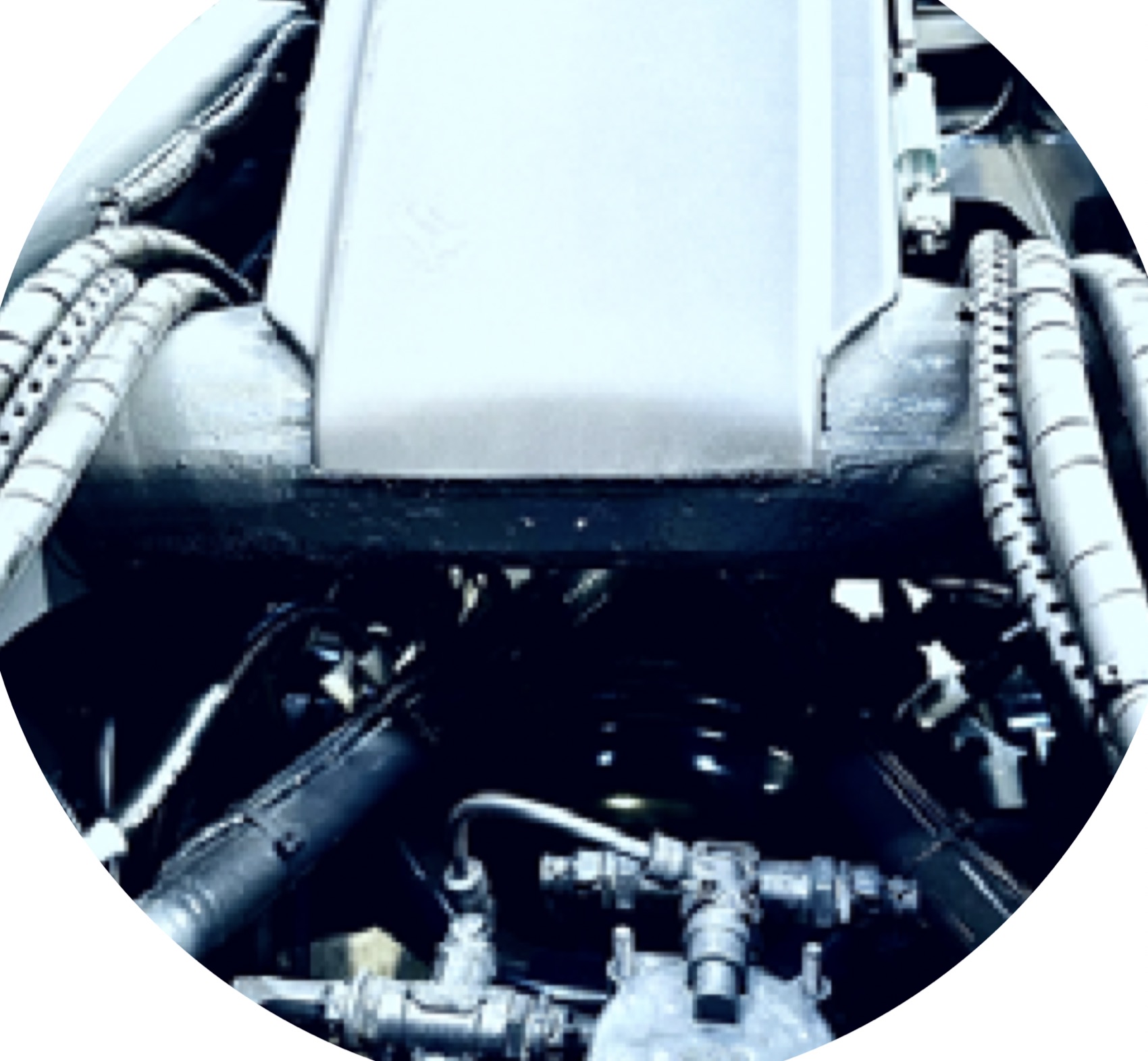

Le fusioni in acciaio nei punti di maggiore sollecitazione
Nei punti sottoposti ai carichi più elevati l’attrezzatura monta fusioni in acciaio.
Dotazioni
Le dotazioni di serie
Distributore proporzionale e autocompensato in pressione
Sistema di controllo di seconda generazione, con PLC
Supporti addizionali per la cassa, imbullonati anteriormente nel controtelaio
Movimenti simultanei in esercizio
Sollevatore cassa sul telaio intermedio
Filtro ad alta pressione con mensola di fissaggio
Fusioni in acciaio nei punti di maggiore sollecitazione

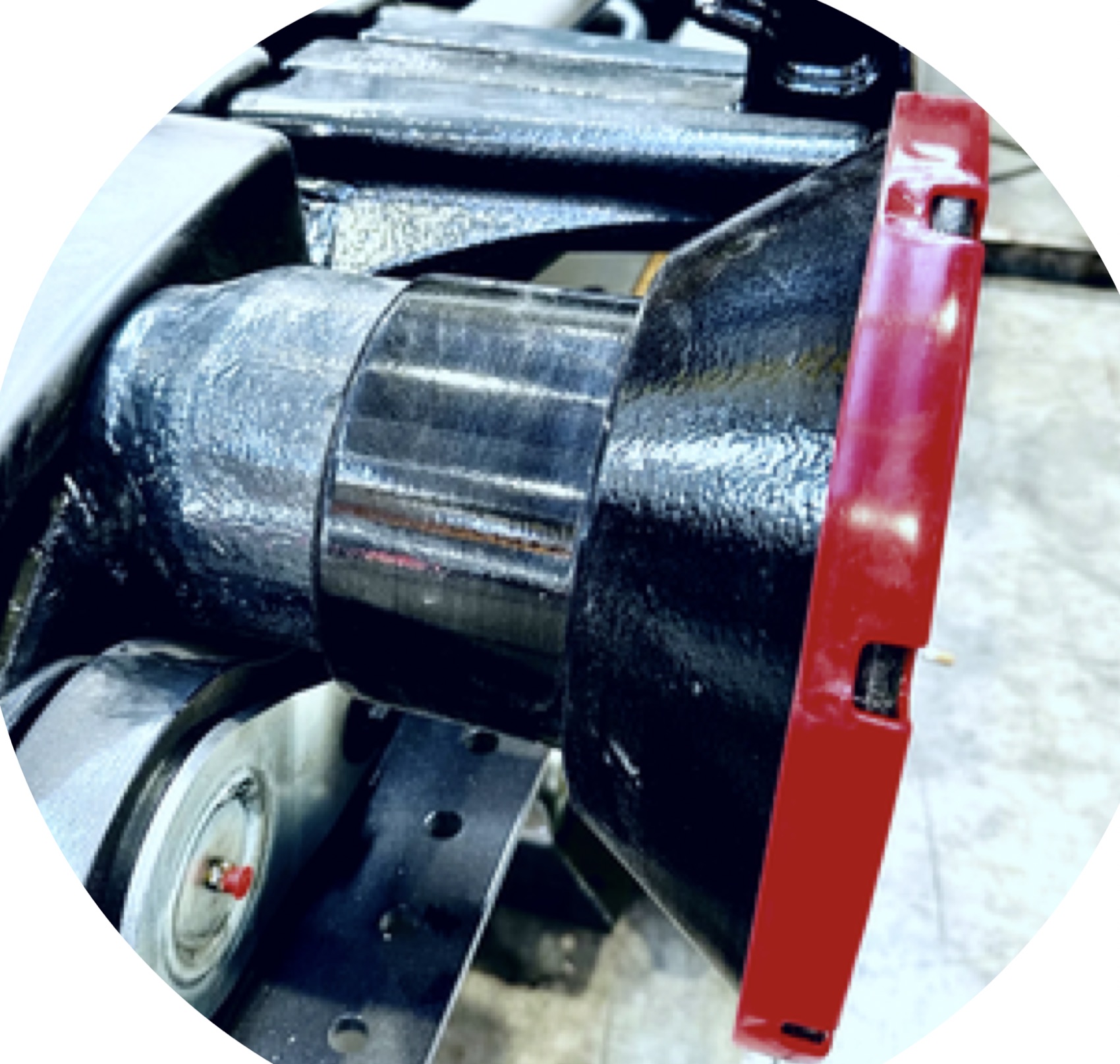

Assi distinti posteriori per ribaltamento e rulli di scorrimento cassa
Verniciatura di fondo a base di zinco
Sistema di controllo
Comandi in cabina e a distanza

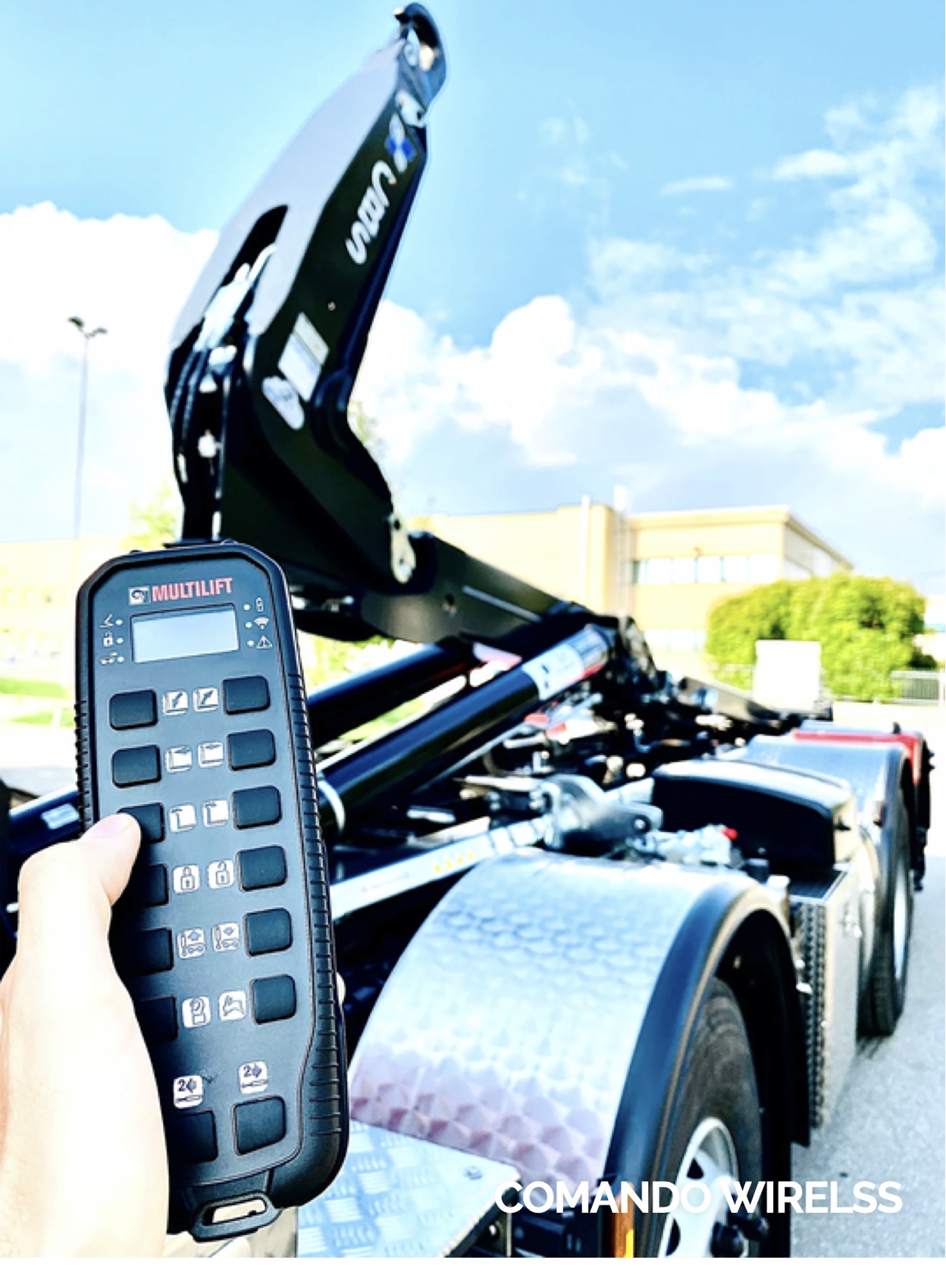

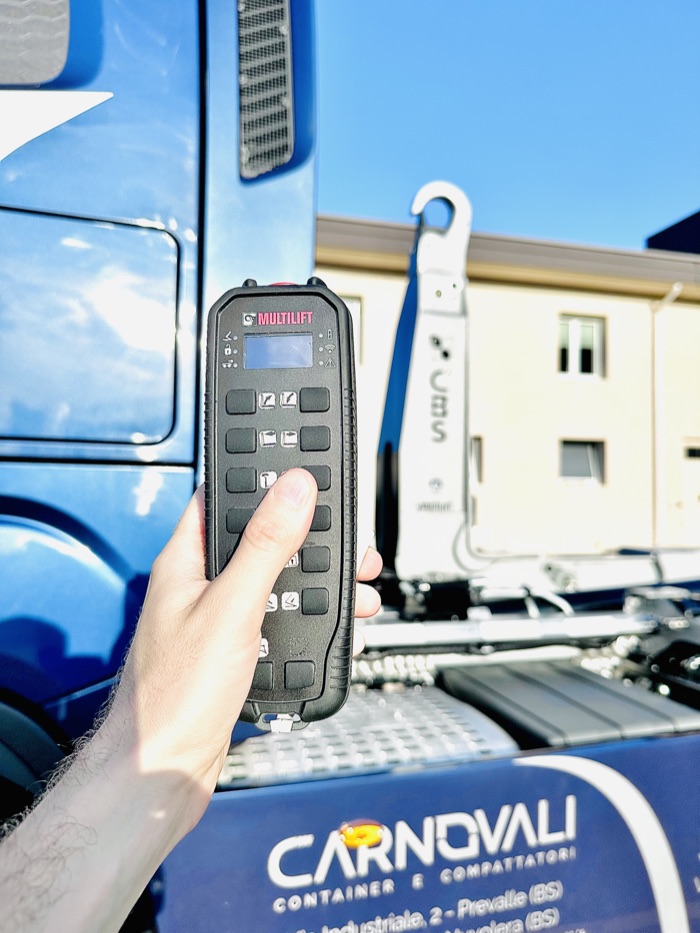

Comando wireless, a richiesta

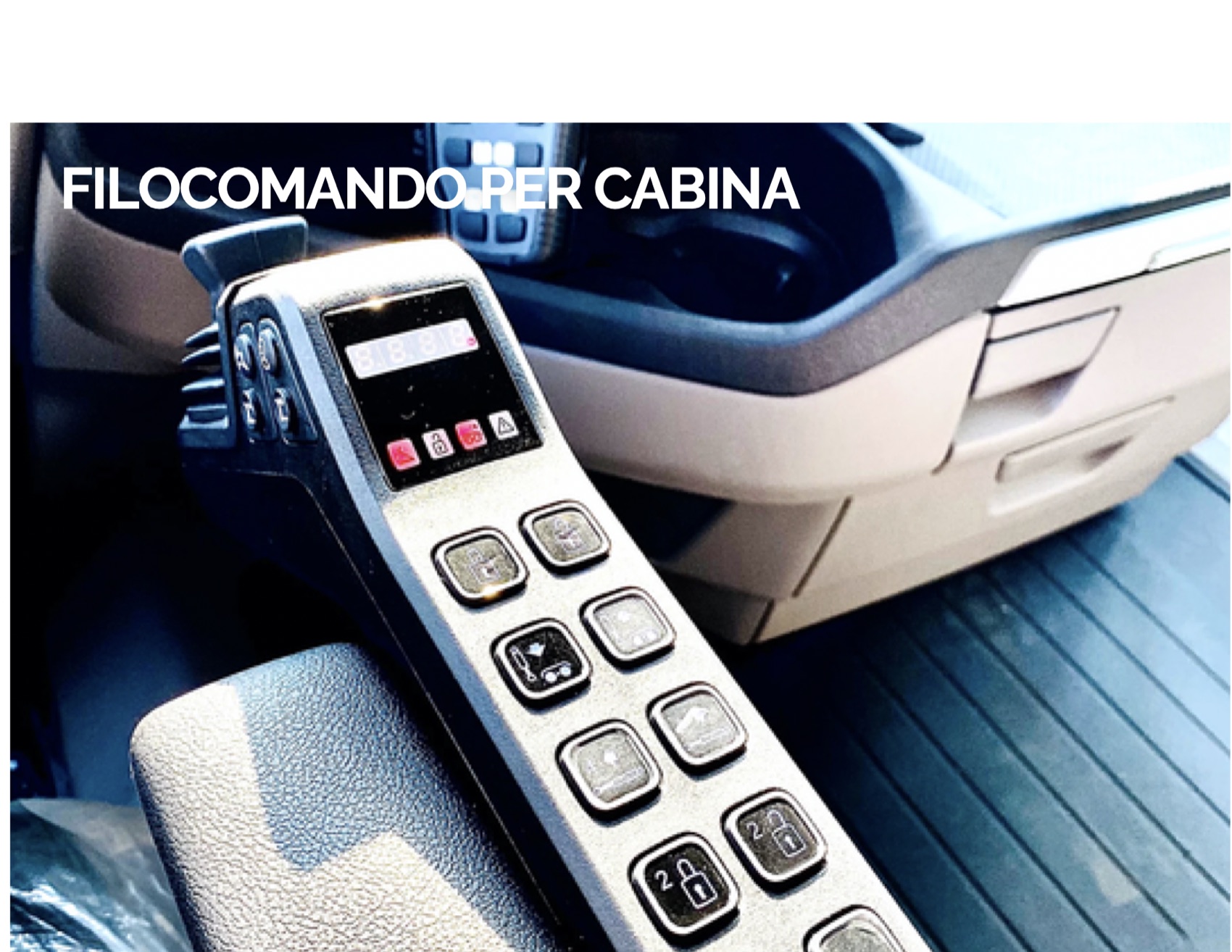

Filocomando per cabina, di serie

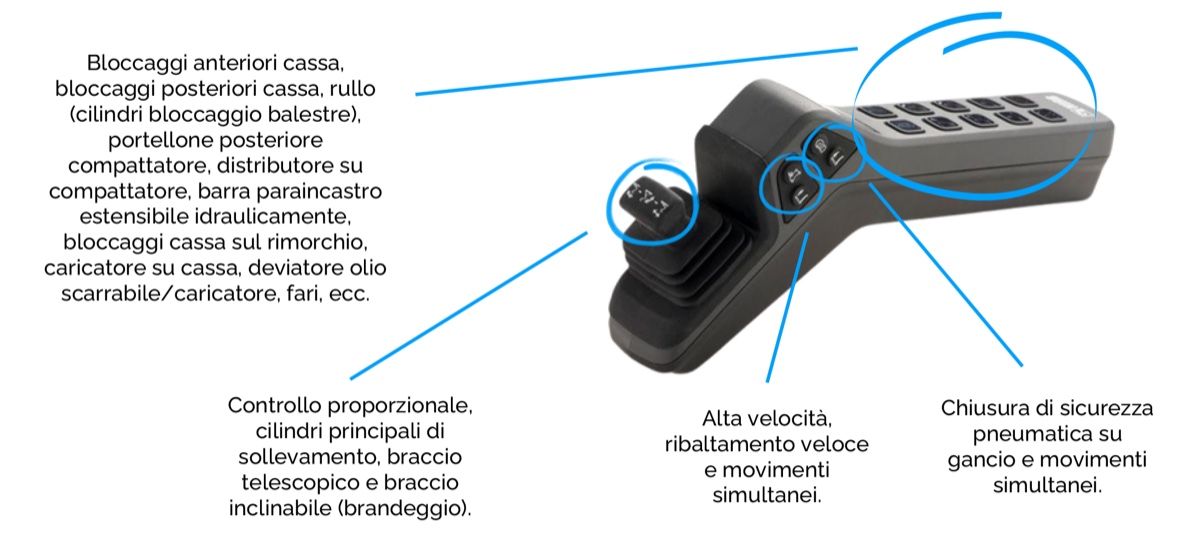

Funzioni del comando—Filocomando per cabinaDi serie. Gestisce tutte le funzioni dell’attrezzatura ed è programmabile in base alle esigenze dell’operatore.
—Comando wirelessA richiesta. Le stesse funzioni a distanza: agevola l’aggancio della cassa a terra, con piena visibilità del gancio e della barra di presa, e l’appoggio del container sul rimorchio.
—Controllo sequenziale dei movimenti (S-Z)Un solo comando esegue le sequenze di scarramento e incarramento. Riduce il numero di comandi, previene le manovre errate ed elimina i tempi morti fra una manovra e la successiva, con minori consumi ed emissioni. Resta disponibile il controllo manuale, un movimento alla volta.
—Pacchetto extra velocitàAlta velocità, ribaltamento veloce e smorzamento della velocità sui cilindri di sollevamento.
Pulsantiera in cabina
Le quattro mensole per la pulsantiera

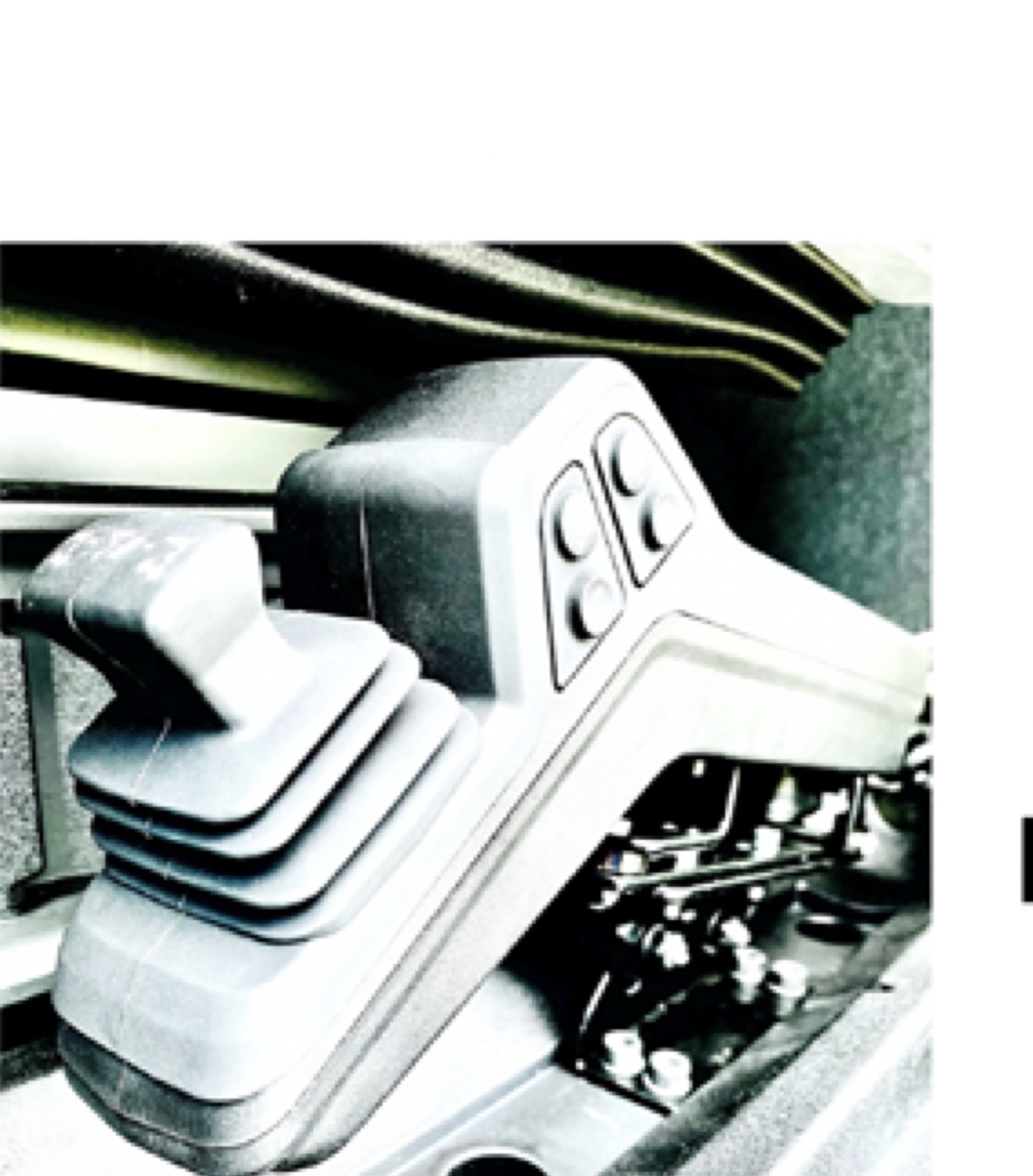

Mensola base, pulsantiera mobile

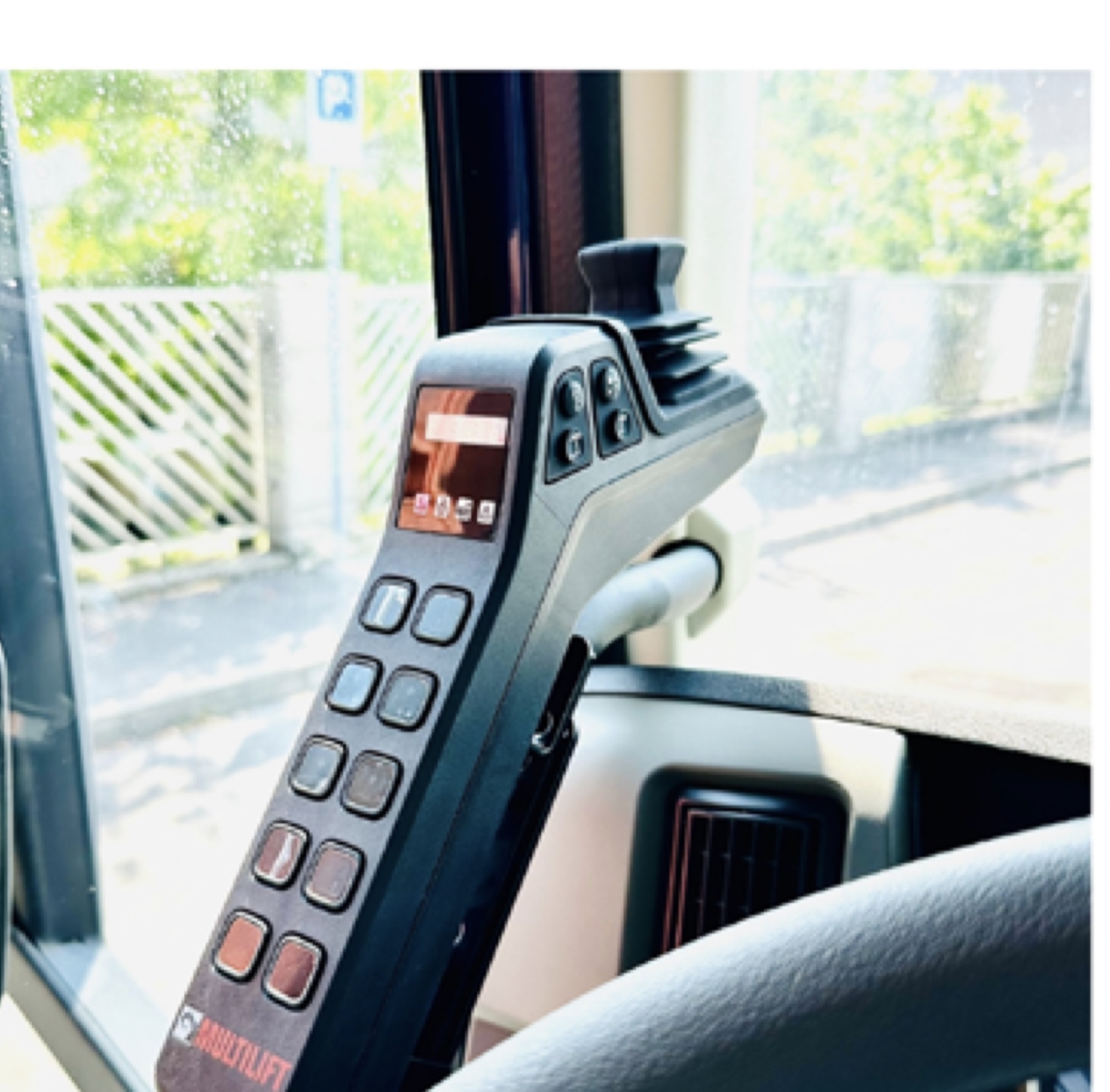

Per maniglia di risalita, pulsantiera fissa

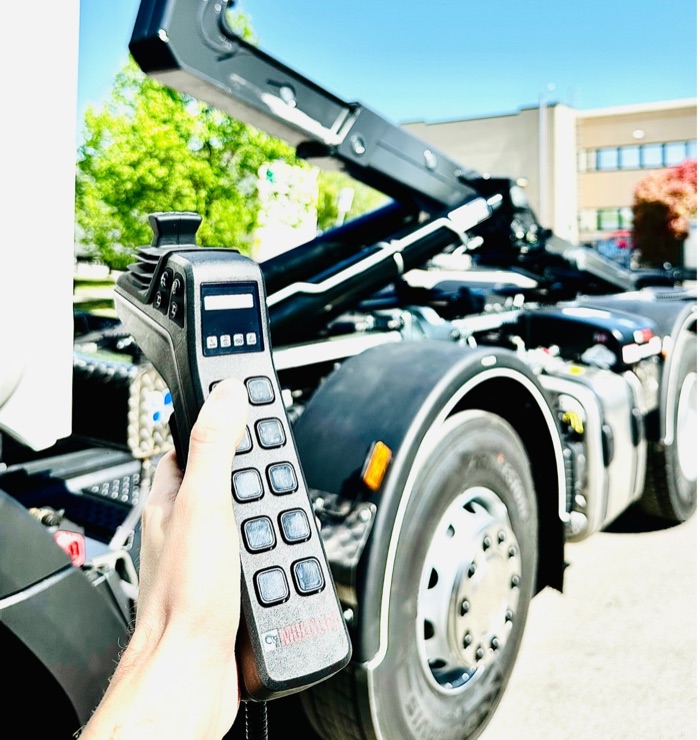

Per maniglia di risalita, pulsantiera rimovibile

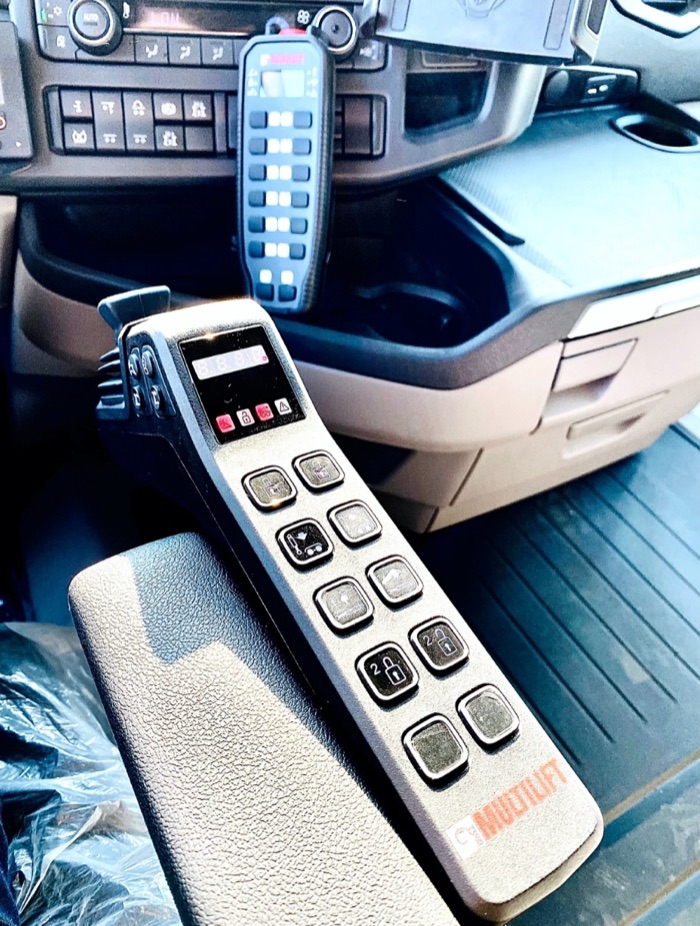

Mensola a braccioloControtelaio e manutenzione
Il controtelaio e la manutenzione

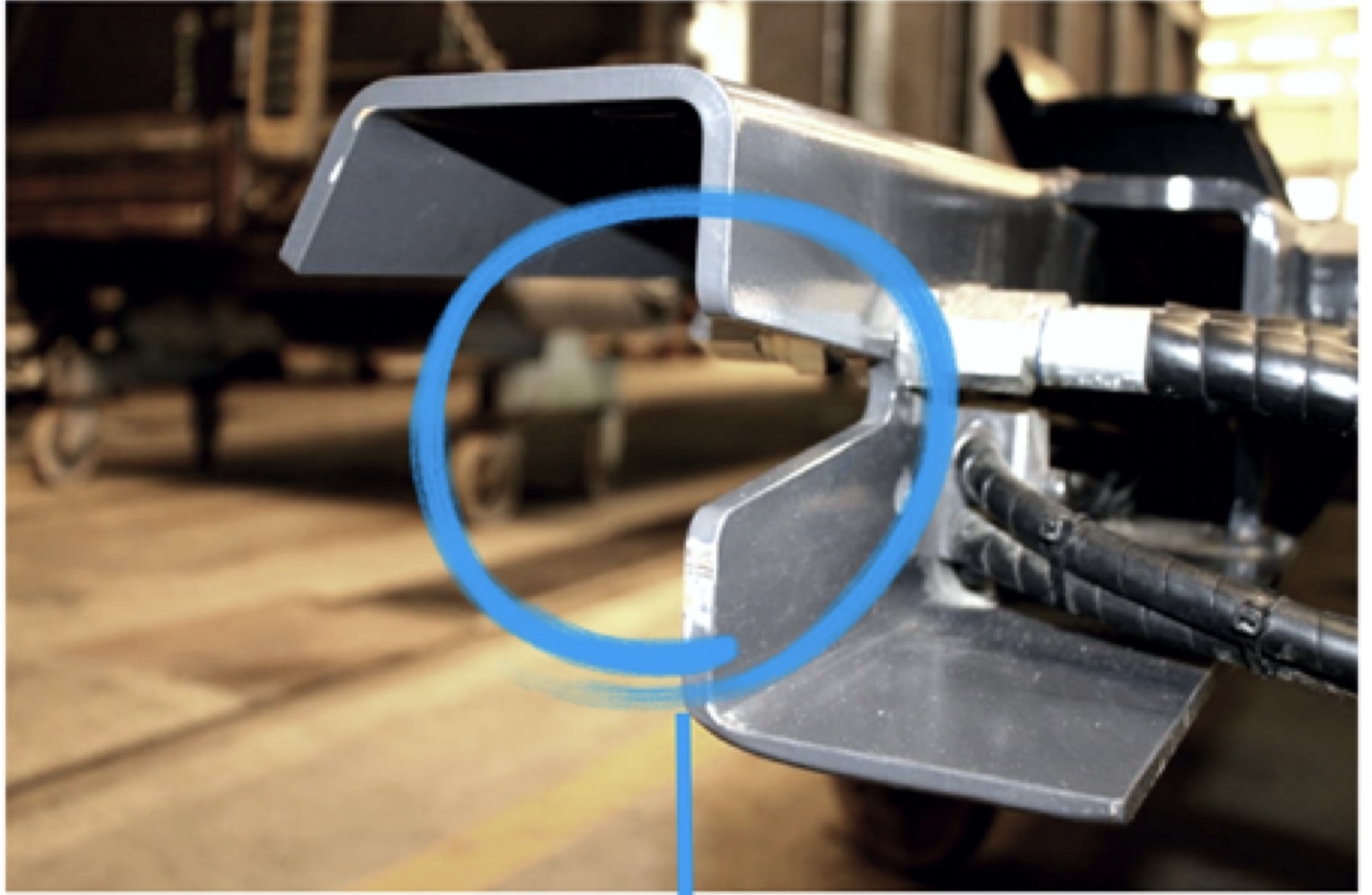

Coda di rondine, per lo scarico delle sollecitazioni

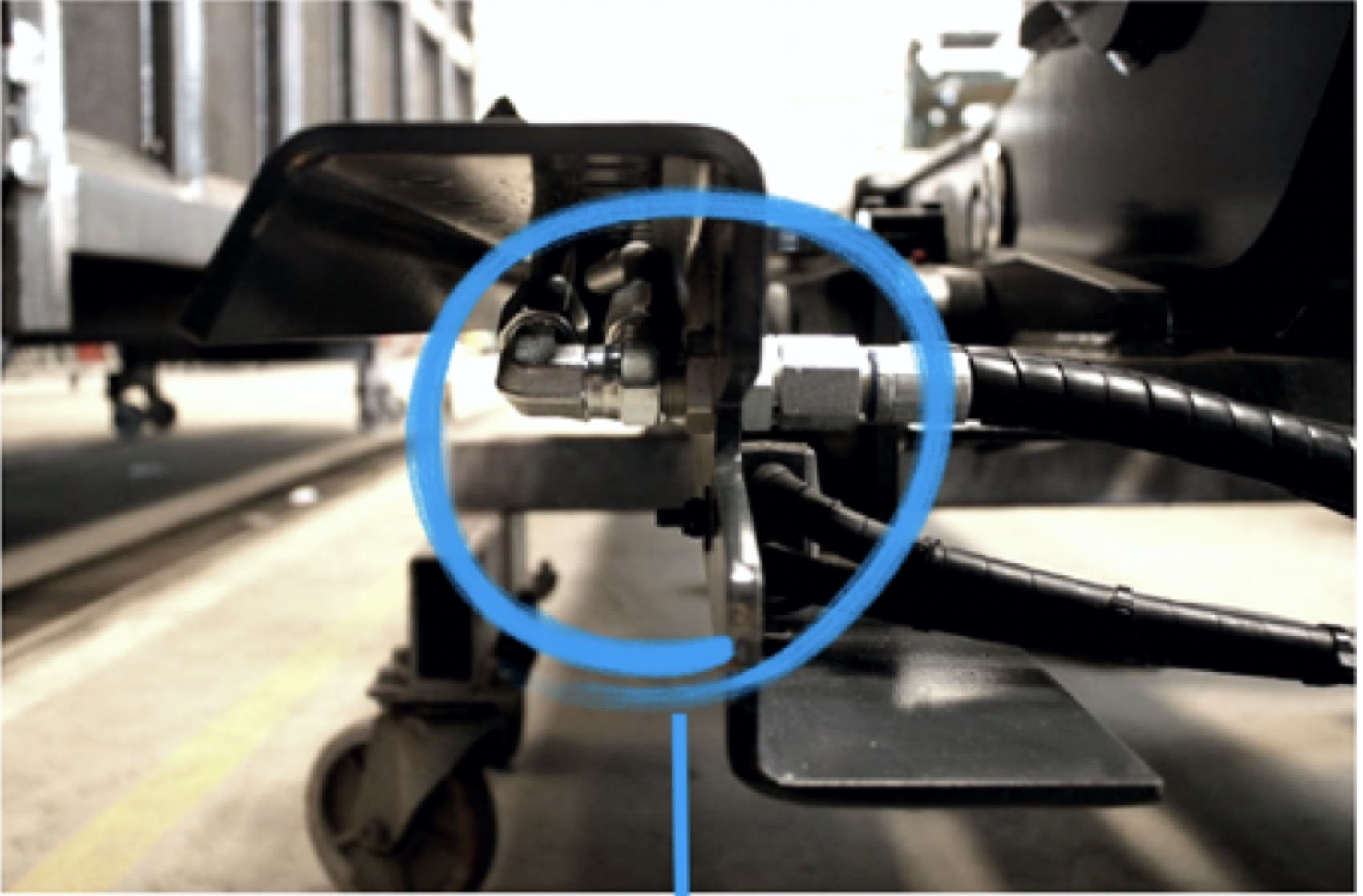

Tubazioni protette sotto il controtelaio—Controtelaio sagomato a “Z”Elevata resistenza e peso ridotto, con attacco Hi-Mobility che non compromette la flessibilità del telaio del veicolo. Un’area protetta ospita il passaggio di tubazioni idrauliche e cablaggi elettrici.
—Pattini autolubrificantiSuperiori e inferiori sul braccio telescopico: non richiedono ingrassaggio.
—VerniciaturaI singoli componenti vengono verniciati prima dell’assemblaggio, con fondo a base di zinco sulle strutture principali.
Tecnologie a bordo
Le tecnologie di assistenza all'operatore

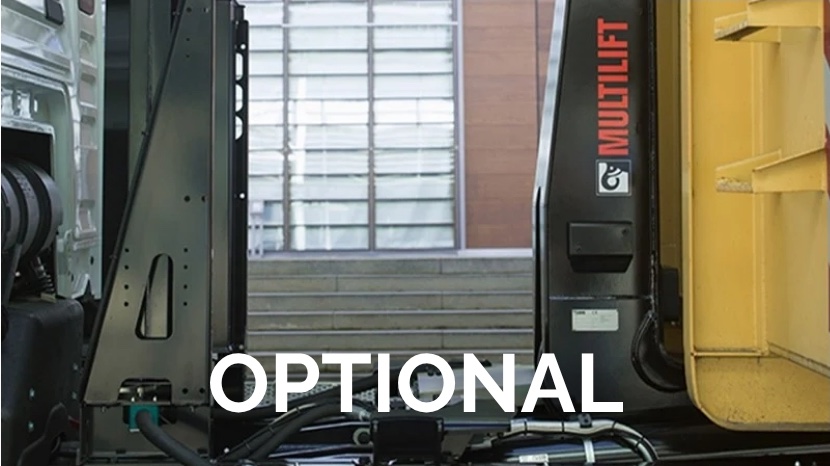

Posizionamento assistito della cassa

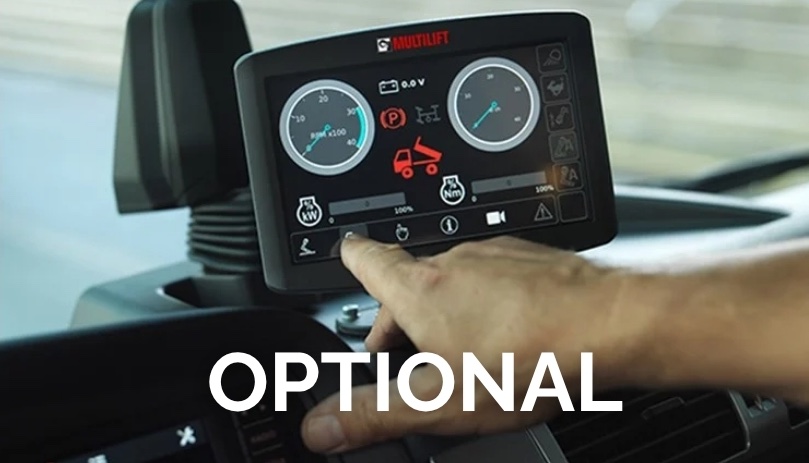

Pesatura integrata del carico

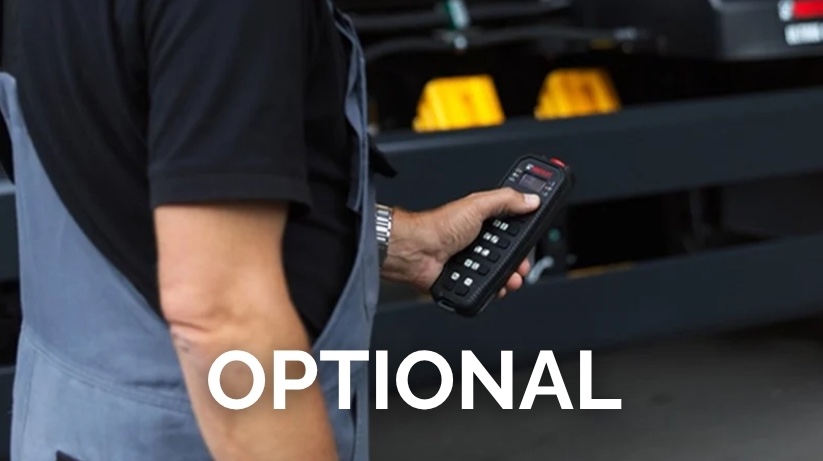

Velocità automatizzata basata sul carico

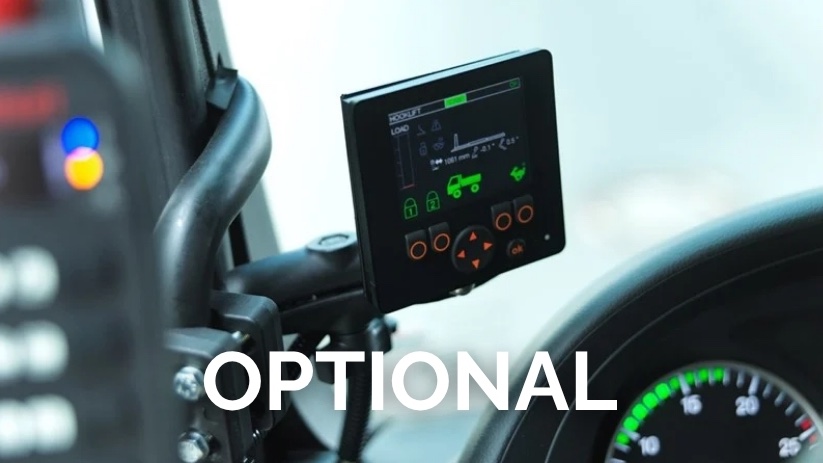

Controllo di livello superiore

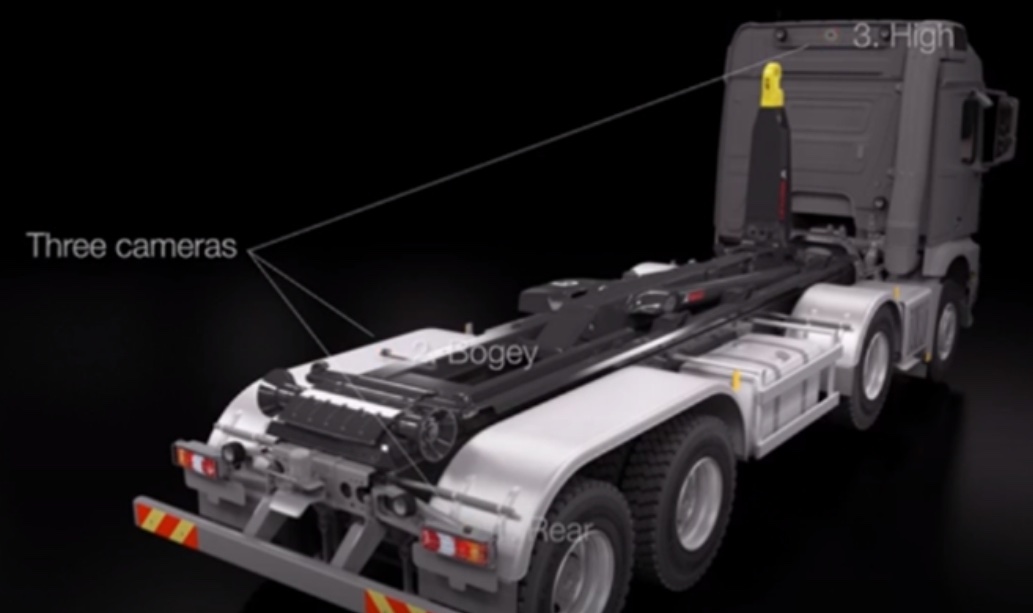

Videocamere e visuale completa

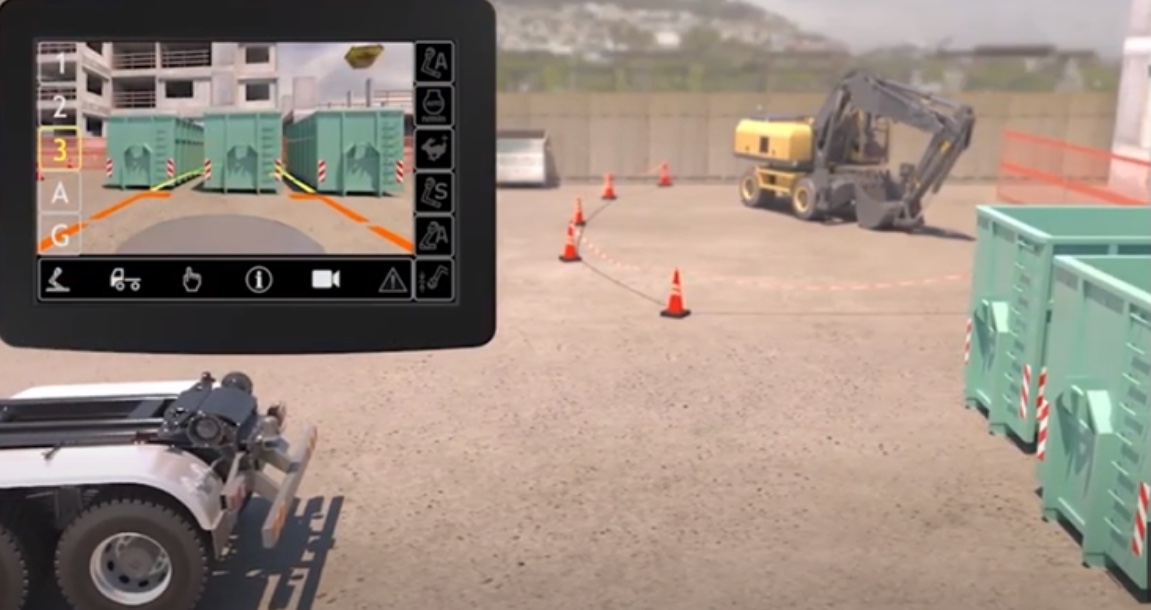

Sicurezza, dentro e fuori dal veicolo

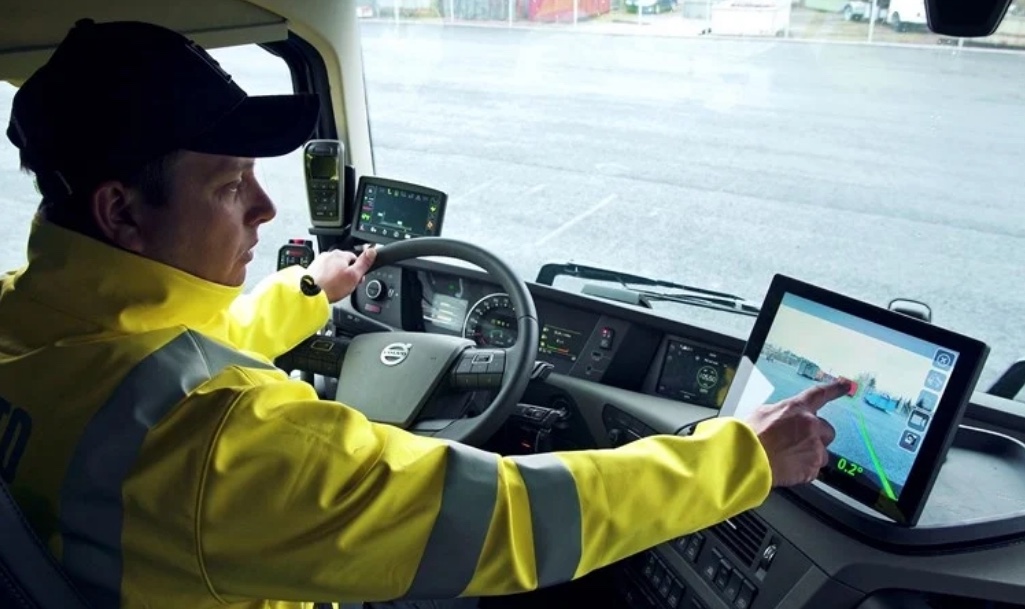

Comodità e produttivitàGaranzia
La durata della garanzia
24 mesiGaranzia generale
60 mesiParti strutturali in carpenteria
12 mesiRicambi
